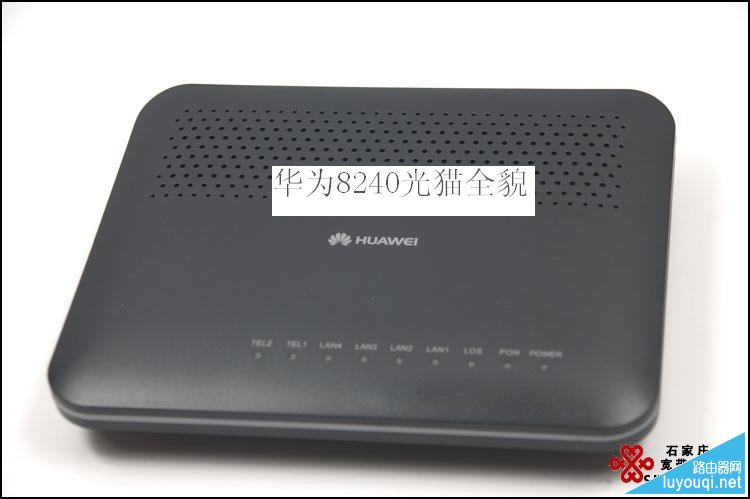

本文对华为光猫8240指示灯与接口做一简单说明。如下图为8240全貌

电信光猫指示灯图解

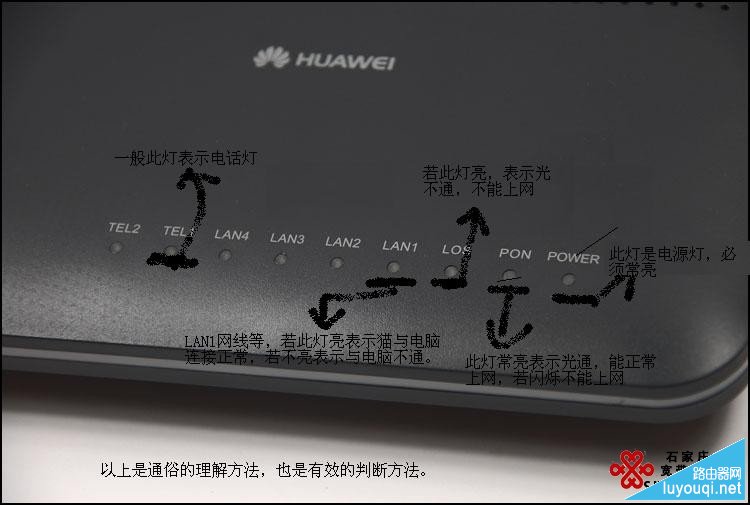

下图中是指示灯图解:power是电源灯、pon一般是绿色,常亮才能上网、los正常情况下是不亮的,若它亮是不能上网的(此灯亮时为红色)、LAN1此灯是连接电脑网卡的指示灯,开电脑后必须亮,否则说明与电脑不通(LAN2\LAN3\LAN4若家中只有一条宽带时,目前未开通,不能连接电脑上网)、TEL1\LEL2电话连接灯(纯装宽带不需要看此灯)。若只有一部电话一般默认开通TEL1。

电信光猫指示灯图解

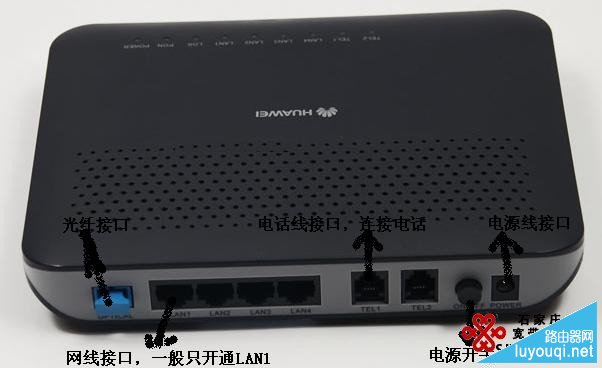

下图是接口图解:蓝块是入户光纤插口(光纤头也是蓝色,比较如意辨认)、LAN1口插网线连接电脑、TEL连接加装电话,无电话可以不接,一部固话一般接TEL1,第二部接TEL2。。

电信光猫指示灯图解
