路由器指示灯含义和图解

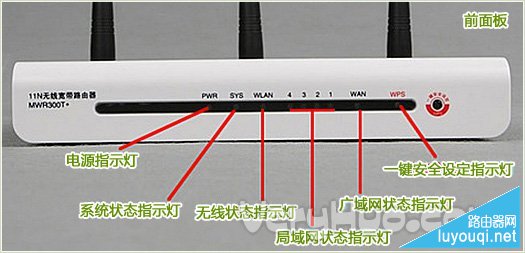

pwr

pwr全称Power，是电源指示灯电源灯，当指示灯在路由器接电的时候就一直亮的，正常情况不闪烁。

sys

sys全称System，它是系统运行状态指示灯。而它是通过这个灯来告知用户设备的运行情况，如果故障或重启中的话，会闪烁的和平常不一样。

wlan

wlan的全称是Wireless Local Area Network，中文意思是无线局域网，也就是无线的指示灯，当有无线网卡连接在路由上是，该灯就会开始闪烁。

wan

wan全称Wide Area Network，中文意思是广域网就是外网的指示灯。当有流量访问外网就会闪烁该灯，如果外网断掉，这个灯会均匀闪烁或熄掉，或者变颜色。

LAN

LAN的全称是Local Area Network，中文意思是局域网。它是局部地方使用的网络，我们可以理解为同一冲突域下的设备，一般一个无线路由器，会设有4个LAN有线接口，而4个LAN口是无先后之分。

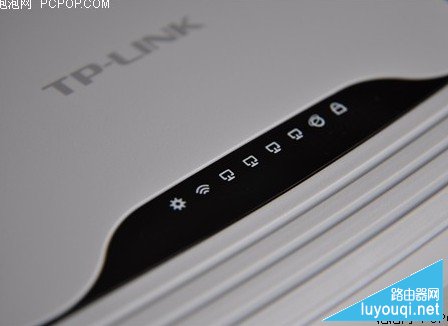

齿轮是系统运行状态灯，正常运行时每1-2秒闪烁一次，长按/捅 reset键/孔5秒，路由器重置，此灯会快速闪烁5次。基本上只要路由器启动，不管是什么状态，都会闪烁。

第二个（左到右），是wlan，未连接wifi设备时，灯也会闪烁，频率比齿轮更快一点，连接wifi设备时会快闪几下，wifi设备下载时，此灯狂闪。

左3-6分别是lan（有线局域网）1-4接口的指示灯，未连接时不亮，连接后会闪烁，数据交换越频繁，灯闪得越厉害，下载时狂闪。

左7是WAN（广域网）灯，对应WAN接口，路由任一端口有数据交换（WLAN/LAN），此灯都会闪，下载时会高速闪动，没有任何数据交换时会常亮。

最后一个是WPS无线加密连接指示灯，如果wifi设备是通过路由的wps加密通道连接的话，有数据交换时，此灯会闪烁。未开启WPS功能时，此灯不会亮。
