h3c路由器怎么设置

2017-12-20 20:32  人气:

连接线缆前,建议先将所有设备断电/关机。连接完成后,再通电/开机。

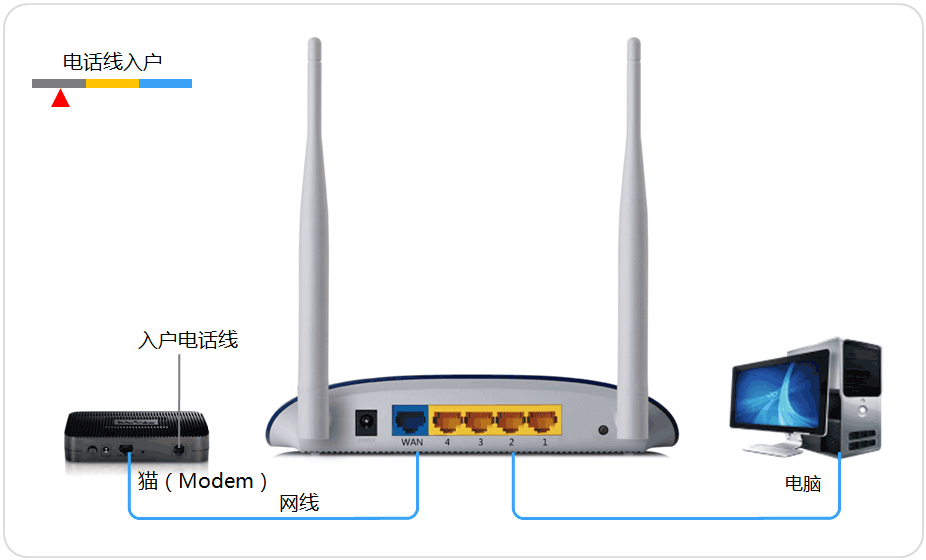

路由器连接线缆示意图

路由器的LAN、WAN口均支持MDI/MDI-X自适应,使用交叉网线或直连网线均可进行连接。

安装完成后,将路由器和所连的网络设备都通电/开机,这时您可以通过检查指示灯状态来判断路由器是否工作正常。指示灯状态说明请参见“1.3指示灯说明”。

快速上网

路由器提供Web设置页面,您可以通过简单地设置即可实现上网业务。

1、准备工作

完成硬件安装和线缆连接后,在访问路由器的Web设置页面前,您需要确保计算机和网络满足一些基本要求。

2、 计算机要求

确认计算机已安装以太网卡。

 建立网络连接

1. 设置计算机的IP地址

在访问设置页面前,建议您将计算机设置成系统缺省的“自动获得IP地址”和“自动获得DNS服务器地址”方式,由路由器分配IP地址。设置步骤如下(以Windows XP为例):

(1)单击屏幕左下角<开始>按钮进入[开始]菜单,选择“控制面板”。双击“网络连接”图标,再双击弹出的“本地连接”图标,弹出如图所示窗口。

本地连接状态示意图

(2)单击<属性>按钮,进入如图3-2所示窗口。

 本地连接属性示意图

(3)选择“Internet协议(TCP/IP)”,单击<属性>按钮,在弹出的窗口中选中“自动获取IP地址”和“自动获取DNS服务器地址”单选按钮,确定后完成设置,如图所示。

Internet协议(TCP/IP)属性示意图

2. 确认计算机与路由器连通

使用Ping命令确认计算机和路由器之间的网络是否连通。

单击屏幕左下角<开始>按钮,进入[开始]菜单,选择“运行”,在弹出的对话框中输入“ping 192.168.1.1(路由器缺省的IP地址)”,如图3-4所示,单击<确定>按钮。如果在弹出的对话框中显示了从路由器侧返回的回应,则表示网络连通,如图所示;否则请检查网络连接。

运行对话框示意图

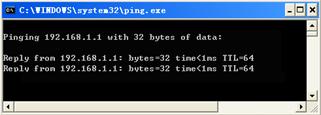

Ping命令对话框示意图

3 取消代理服务器

如果当前计算机使用代理服务器访问因特网,则首先必须禁止代理服务,操作如下:

(1)在浏览器窗口中,选择[工具/Internet 选项],在弹出的窗口中选择“连接”页签,并单击<局域网(LAN)设置>按钮,进入如图所示窗口。

局域网(LAN)设置示意图

(2)确认未选中“为LAN使用代理服务器”选项。若已选中,请取消并单击<确定>。

3.2 快速上网设置

设置步骤如下(以Windows XP为例):

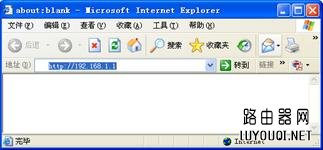

(1)运行Web浏览器,在地址栏中输入http://192.168.1.1,如图所示。

运行Web浏览器示意图

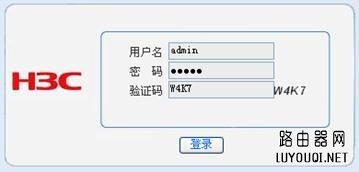

(2)回车后跳转到Web登录页面,输入用户名、密码(缺省均为admin,区分大小写)以及验证码(不区分大小写),如图所示。

图路由器Web登录页面示意图

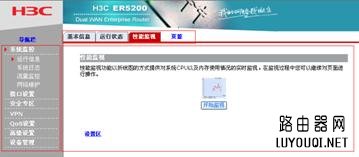

(3)单击<登录>按钮或直接回车后,您即可登录到路由器的Web设置页面,如图所示。

路由器Web设置页面示意图

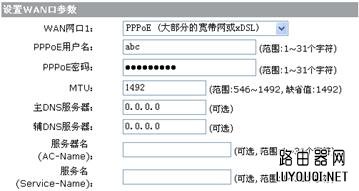

(4)单击“接口设置→WAN设置→连接到因特网”。选择您开户时运营商提供的上网方式,并设置对应的参数信息,此处以PPPoE方式为例,如图所示。

选择上网方式示意图

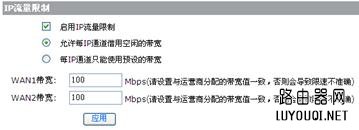

(5)单击“QoS设置→流量管理→IP流量限制”。启用IP流量限制,选择“允许每IP通道借用空闲的带宽”,并根据运营商提供给您的每条线路的带宽进行设置,如图所示。

设置接口带宽示意图

(6)单击“设备管理→用户管理→密码管理”。修改路由器的登录密码,并牢记之,如图所示。

修改路由器的登录密码示意图

设置完成后,您便可通过路由器进行上网了。
